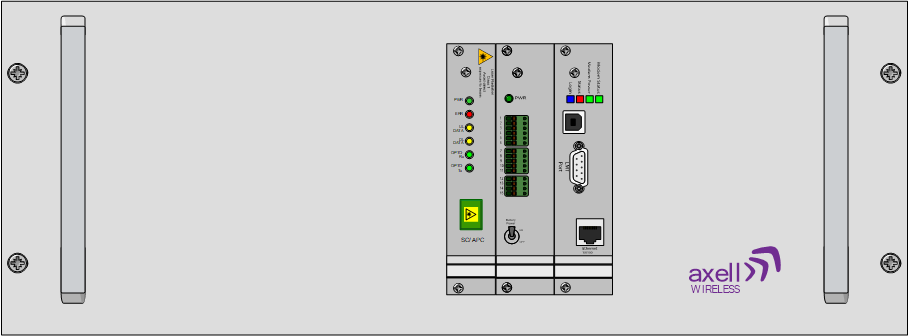

Unité optique principale OMU MK II
y compris 1x module opto pour max. 8 modules RX/TX séparés, Netzteil -48 VDC, Cobra-R02, modem LTE
Voir les accessoires
Voir les articles compatibles
OMU II
Optic Master Unit
CARACTÉRISTIQUES/AVANTAGES
L'unité optique maître (OMU) est utilisée pour l'alimentation d'amplificateurs HF alimentés par fibre optique. L'OMU transforme les signaux HF en signaux optiques. Dans la plupart des cas, l'OMU est relié à une station de base ou à un répéteur. Une partie du signal HF est découplée via un coupleur et transmise à l'OMU. Dans le cas de systèmes plus importants avec plusieurs services, opérateurs ou secteurs, un système de couplage passif (POI) peut être intercalé afin de permettre une répartition flexible des signaux d'entrée sur les secteurs de sortie.
Dans le sens du signal descendant (de la station de base au téléphone mobile), l'OMU reçoit le signal de la BTS. L'OMU convertit le signal HF en signaux optiques et les transmet via la fibre optique aux répéteurs connectés. Dans le sens de la liaison montante (du téléphone mobile vers la station de base), l'OMU reçoit les signaux des répéteurs via la fibre optique, les convertit en signaux RF et les transmet à la station de base.
ARCHITECTURE DU SYSTÈME
L'unité optique maître (OMU) se compose de différents bacs à cartes de conception modulaire.
Chaque châssis d'une OMU dispose de 12 emplacements et peut être équipé de jusqu'à 8 modules optiques ainsi que de la carte de communication pour rack (RCB), d'une carte modem en option et de jusqu'à 2 blocs d'alimentation.
Le système à fibres optiques se caractérise par l'accent mis sur la convivialité, la facilité d'installation et de mise en service. Un processus automatisé assure une compensation de la liaison optique qui s'effectue de manière autonome. Cela facilite la mise en service et minimise les temps de maintenance. Le besoin de formation du personnel de service est réduit.
Un modem permet de communiquer avec une OMU et ses répéteurs alimentés par fibre optique. Les types de modems ou d'interfaces de communication suivants sont disponibles : Modem GSM et TCP/IP (Ethernet). Ceux-ci se trouvent dans l'OMU. Le système peut être à la fois contrôlé et surveillé à l'aide du logiciel Axell Wireless Element Manager (AEM). Toute la communication (signaux RF et signaux de surveillance/commande) entre l'unité optique maître (OMU) et les répéteurs alimentés par fibre optique est réalisée via la même fibre optique. Il en résulte une surveillance très fiable de la liaison de communication.
L'OMU II supporte les normes ou bandes de fréquences suivantes : VHF, UHF, TETRA, TETRAPOL, GSM-R, UMTS, GSM, LTE dans toutes les bandes habituelles et est toujours utilisé en combinaison avec un ou plusieurs répéteurs BSF ou MBF.
Unit 5 Cordwallis Business Park
SL6 7BU Maidenhead
Vereinigtes Königreich
https://pbeaxell.com/contact/
http://www.pbegrp.com
Contact dans l'UE
pei tel Communications GmbH
Rheinstraße 15A
14513 Teltow
Allemagne
hello@peitel.com
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00542700 | 200000569 |
Mini-duplexeur MPX 70/6H-9/13 N
|
6 circuits, gamme d'accord 450-451 MHz/460-461 MHz, espacement duplex 9-13 MHz | PROCOM Deutschland GmbH |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00105400 | 96-250003 |
bloc-batterie
|
interne, pour OMU, BSR1804 et pour Remote Unit's en boîtier 19 | PBE Europe Ltd trading as PBE Axell |
|
7000 00111500 | J1601001 |
Module optique
|
pour l'extension de l'unité optique maître OMU MK I et OMU MK II | PBE Europe Ltd trading as PBE Axell |
|
7000 00752502 | J1161030 |
Carte d'alarme de batterie (Albat)
|
pour OMU | PBE Europe Ltd trading as PBE Axell |
|
7000 00752547 | OT00262 |
Kit de conversion OMU II PSU
|
Kit de conversion à 230 VAC, 1x PSU 230 VAC avec câble d'alimentation, couvercle OMU correspondant, équerre de fixation | PBE Europe Ltd trading as PBE Axell |
|
7000 00753539 | OT00267 |
Kit de conversion OMU II PSU
|
Kit de conversion à 48 VDC, comprenant 1xPSU 48 VDC avec câble d'alimentation, couvercle OMU correspondant et équerre de fixation | PBE Europe Ltd trading as PBE Axell |
|
7000 00754053 | Cobra-R01 |
Contrôleur
|
sans modem pour boîtier 19 | PBE Europe Ltd trading as PBE Axell |
|
7000 00754054 | Cobra-R02 |
Contrôleur
|
avec modem LTE pour boîtier 19 | PBE Europe Ltd trading as PBE Axell |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00753959 | PT_SmartMonitoring |
PTSmartMonitoring
|
Surveillance à distance par routeur LTE avec VPN pour les installations radio d'objets, les répéteurs, etc. | pei tel Communications GmbH |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00110900 | DCSF006 |
D-CSF3604 Unité optique à distance
|
sélectif des canaux, gamme de fréquence 380-385 MHz/390-395 MHz, Netzteil -48 VDC, boîtier 19", fibre optique unique | PBE Europe Ltd trading as PBE Axell |
|
7000 00111000 | 60-306602 |
D-CSF3604 Unité optique à distance
|
sélectif des canaux, gamme de fréquence 380-385 MHz/390-395 MHz, Netzteil -48 VDC, boîtier 19", double fibre optique | PBE Europe Ltd trading as PBE Axell |
|
7000 00752128 | DCSF024 |
D-CSF3604 Unité distante optique à sélection de canal
|
Gamme de fréquences 380-386,5/390-396,5 MHz, -48 VDC, boîtier 19", fibre optique unique | PBE Europe Ltd trading as PBE Axell |
|
7000 00752130 | DCSF026 |
D-CSF3604 Unité distante optique à sélection de canal
|
Gamme de fréquences 380-386,5/390-396,5 MHz, -48 VDC, boîtier 19", double fibre optique | PBE Europe Ltd trading as PBE Axell |
|
7000 00752177 | DCSF005 |
D-CSF3604 Unité distante optique à sélection de canal
|
Gamme de fréquences 380-385/390-395 MHz, Netzteil -48 VDC, boîtier mural, fibre optique simple | PBE Europe Ltd trading as PBE Axell |
|
7000 00754136 | BSF0309 |
BSF3604 Unité optique à distance
Boîtier: Boîtier muralGamme de fréquences en MHz: 380-395 Nombre de ports fibre optique: 2 Tension d'alimentation: 48 VDC |
Gamme de fréquences 380-385/390-395 MHz,1510/1550nm, bloc d'alimentation -48 VDC, boîtier mural, double fibre optique, Cobra-B01 | PBE Europe Ltd trading as PBE Axell |
|
7000 00754137 | BSF0310 |
BSF3604 Unité optique à distance
Boîtier: Boîtier muralGamme de fréquences en MHz: 380-396,5 Nombre de ports fibre optique: 2 Tension d'alimentation: 48 VDC |
Gamme de fréquences 380-386,5/390-396,5 MHz, 1510/1550nm, -48 VDC, boîtier mural, double fibre optique, Cobra-B01 | PBE Europe Ltd trading as PBE Axell |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00753976 | 60-307502 |
Interface de squelch OMU
|
en boîtier 2U 19", gamme de fréquences 380-386,5/390-396,5 MHz, bloc d'alimentation 48 VDC | PBE Europe Ltd trading as PBE Axell |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00514700 | 200000342 |
Duplexeur DPF 70/55-4-TETRA-N
|
10 circuits, gamme de fréquences 415-420/425-430 MHz, N Kuppler | PROCOM Deutschland GmbH |
|
7000 00514800 | 200000341 |
Duplexeur DPF 70/55-1-TETRA-N
|
10 circuits, gamme de fréquence 380-385/390-395 MHz, N Kuppler | PROCOM Deutschland GmbH |
|
7000 00542000 | 200002281 |
Mini-duplexeur MPX 70/44-B-TETRA-N
|
8 circuits, TX 380-395 MHz, RX 410-425 MHz, N Kuppler | PROCOM Deutschland GmbH |
|
7000 00566700 | 200002525 |
Diplexeur PRO-DIPX-400/440-N XS
|
pour coupler ou diviser les deux gammes 0-400 MHz et 440-520 MHz | PROCOM Deutschland GmbH |
|
7000 00750856 | 200000347 |
Duplexeur DPF 70/55-3-TETRA-N
|
10 circuits, gamme de fréquences 410-415 MHz/420-425 MHz, N Kuppler | PROCOM Deutschland GmbH |
|
7000 00752442 | 200002892 |
Filtre duplex DPF 70/55 380-EXT
|
Gamme de fréquences 380-386,5 MHz/390-396,5 MHz, N Kuppler | PROCOM Deutschland GmbH |
|
7000 00754265 | 200000348 |
Duplexeur DPF 70/55-2-TETRA-N
|
10 circuits, gamme de fréquences 385-390 MHz/395-400 MHz, N Kuppler | PROCOM Deutschland GmbH |
| Image de l'article | Numéro d'article | Numéro de fabricant | Article | Fabricant | |
|---|---|---|---|---|---|
|
7000 00758289 | BSF0501 |
BSF3604 Unité optique à distance
|
Gamme de fréquences 380-385/390-395 MHz, alimentation 230 V CA, boîtier 19 pouces, fibre optique simple, Cobra-R01 | PBE Europe Ltd trading as PBE Axell |
|
7000 00757680 | BSF0513 |
BSF3604 Unité optique à distance
|
Gamme de fréquences 410-415/420-425 MHz, bloc d'alimentation -48 VDC, boîtier mural, fibre optique simple, Cobra-B01 | PBE Europe Ltd trading as PBE Axell |
