PRT Réseau de couplage 4 fois UHF, 2U x 460 mm, 35 W, coupleur N, gamme de fréquences 450-465 MHz
Voir les articles compatibles
Réseau de couplage ultra-compact pour la connexion de 4 répéteurs radio.
Le COMB-TX+RX-4-450465-35W couple 4 répéteurs radio dans la bande 70 cm sur une sortie d'antenne commune.
L'atténuation élevée du couplage permet une grande sécurité de fonctionnement lorsqu'une exploitation parallèle simultanée et non perturbée de plusieurs installations radio est absolument nécessaire.
L'utilisation de composants à large bande permet des propriétés électriques constantes sur une grande largeur de bande. Un changement de fréquence à l'intérieur de la bande passante est possible à tout moment sans réajustement
Le duplexeur passe-bande de série évite les interférences du côté de l'émission et de la réception dues à des signaux importants en dehors de la bande utile. L'amplificateur de réception actif compense efficacement les pertes de chemin.

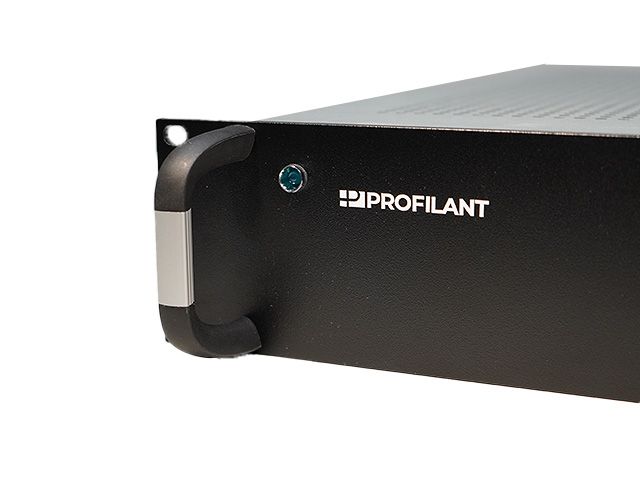

Modèle extrêmement compact dans un tiroir 19" : 2U.
La profondeur de montage réduite de 460 mm permet une installation dans des racks 19" avec une faible profondeur d'armoire.
CARACTÉRISTIQUES/AVANTAGES
| Nom de modèle: | COMB-TX+RX-4-455470-35W | |
| Gamme de fréquence : | UB = 450-455 MHz / OB = 460-465 MHz< ; td> | |
| Distance duplex (Tx - Rx): | 5-15 MHz à l'intérieur des zones de passage | |
| Distance de fréquence Tx - Tx: | min. 6,25 kHz, max. 5 MHz | |
| Entervalle de fréquence Rx - Rx: | min. 6,25 kHz, max. 5 MHz | |
| Perte d'insertion Tx - antennes: | < ; 8,2 dB | |
| Atténuation antenne - Tx: | > ; 70 dB (typ. > ; 80 dB) | |
| Gain antenne - Rx: | > ; 1 dB | |
| Atténuation de blocage Tx - Tx : | > ; 80 dB (typ > ; 90 dB) | |
| Atténuation de blocage Tx - Rx: | > ; 75 dB | |
| Atténuation de blocage Rx - Rx: | > ; 20 dB | |
| max. Puissance maximale par émetteur: | 35 watts. Autres puissances d'émission en option | |
| Tension d'alimentation amplificateur Rx: | + 12 V DC | |
| Facteur de bruit amplificateur Rx: | < ; 1,3 dB, typ. < ; 1 dB | |
| Consommation de courant: | 75 mA | |
| Alimentation: | Alimentation stabilisée, 230 V AC, 12 V DC, 1A, fiche UE, de série | |
| Dimensions : | 19" x 2U x 460 mm (sans connecteurs et poignées) | |
| Poids: | 11,2 Kg |
