PRT Réseau de couplage 3 fois VHF, 2U x 460 mm, 35 W, coupleur N, gamme de fréquences 146-174 MHz
Voir les articles compatibles

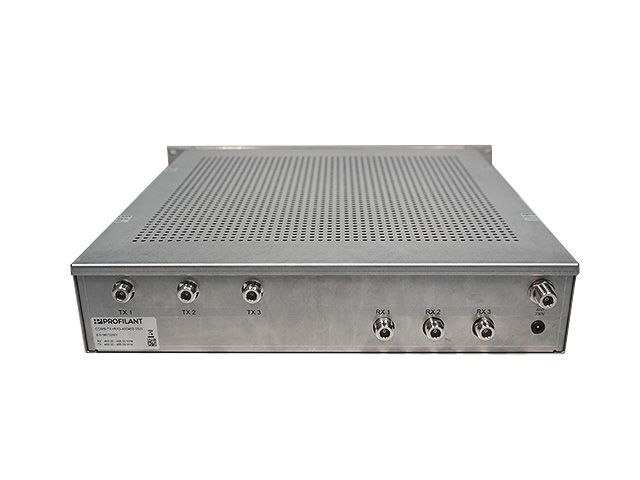

Réseau de couplage ultra-compact pour interconnecter 3 répéteurs radio.
Le COMB-TX+RX-3-146174-35W couple 3 répéteurs radio dans la bande de 2 m sur une sortie d'antenne commune. L'atténuation élevée du couplage permet une grande sécurité de fonctionnement lorsqu'un fonctionnement parallèle simultané et non perturbé de plusieurs installations radio est absolument nécessaire.

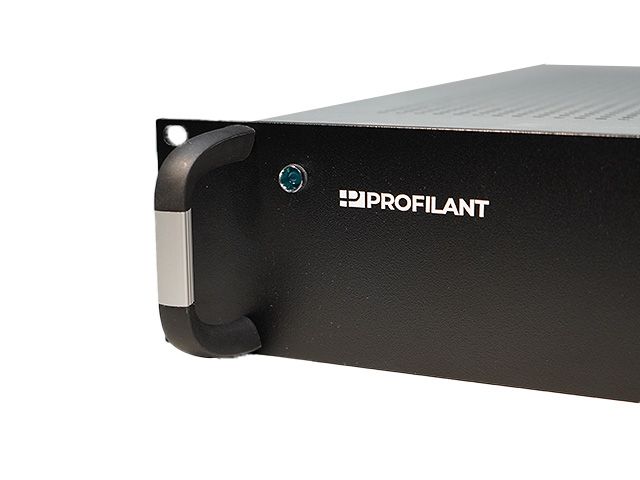

L'utilisation de composants à large bande permet d'obtenir des propriétés électriques constantes sur une grande largeur de bande. Les éventuels travaux d'ajustement suite à un changement de fréquence sont ainsi réduits au minimum. Le chemin de réception est doté d'un filtre passe-bande pour éviter les interférences dues aux grands signaux en dehors de la bande utile. L'amplificateur de réception actif compense efficacement les pertes de chemin. Forme extrêmement compacte dans un tiroir 19" : 3U.
La profondeur de montage réduite de 460 mm permet une installation dans des racks 19" avec une faible profondeur d'armoire.
CARACTÉRISTIQUES/AVANTAGES
| Nom du modèle : | COMB-TX+RX-3-146174-35W |
| Gamme de fréquences: | 146 - 174 MHz |
| Distance duplex (Tx - Rx): | 4-6 MHz standard. Autres distances duplex en option |
| Distance de fréquence Tx - Tx: | min. 6,25 kHz, max. 1,5 MHz standard. Autres distances duplex en option |
| Distance de fréquence Rx - Rx: | min. 6,25 kHz, max. 1,5 MHz standard. Autres distances duplex en option |
| Atténuation d'insertion Tx - antennes: | < 8,3 dB |
| Atténuation antenne - Tx: | 40 dB |
| Gain antenne - Rx: | 1 dB |
| Atténuation de blocage Tx - Tx: | > 65 dB (typ. >70dB) |
| Atténuation de blocage Tx - Rx: | > 60-80 dB (selon l'écart de fréquence Tx - Rx) |
| Atténuation de blocage Rx - Rx: | > 20 dB |
| Puissance max. par émetteur: | 35 watts. Autres puissances d'émission en option |
| Tension d'alimentation de l'amplificateur Rx: | + 12 V DC |
| Facteur de bruit de l'amplificateur Rx: | < 1,3 dB, typ. < 1 dB |
| Consommation électrique: | 75 mA |
| Alimentation: | Alimentation stabilisée, 230 V AC, 12 V DC, 1A, fiche UE, de série |
| Dimensions : | 19" x 2U x 360 mm (sans connecteurs ni poignées) |
| Poids: | 13,2 Kg |
