FLEXWELL® Premium golfgeleider
Frequentiebereik 10,7-13,25 GHz
Bekijk accessoires
De elliptische golfgeleider FLEXWELL® is een in de lengterichting met naad gelaste, zeer geleidende koperen buis, gegolfd en met precisie gevormd tot een elliptische doorsnede. Het wordt vervaardigd in doorlopende lengten met behulp van een speciaal naadlasproces dat is ontwikkeld door RFS.
Het golfontwerp bereikt een hoge dwarsstabiliteit, flexibiliteit en druksterkte voor een uitstekende hantering en vormgeving tijdens de installatie. De stabiliteit en flexibiliteit van de FLEXWELL® golfgeleider maakt een ononderbroken installatie mogelijk van de antenne tot de zenderunit op afstand.
Een FLEXWELL® elliptische golfgeleiderfeeder vereist minder planning en verlaagt de installatiekosten in vergelijking met een feeder-systeem met een starre rechthoekige golfgeleider.
KENMERKEN/VOORDELEN
- Ontworpen voor optimale systeemprestaties
- Uitstekende elektrische prestaties
- Laag verlies en lage VSWR (laag retourverlies)
- Elektrische test, uitgevoerd op elke golfgeleider tijdens de fabricage
- Elke golfgeleider wordt onderworpen aan een 24-uurs druktest
- Lagere installatiekosten in vergelijking met starre rechthoekige golfgeleiders door flexibiliteit
- Geen noodzaak voor flensverbindingen, torsiedoorsnede en bochten
- Gemakkelijk transport in rollen of op trommels
- Knippen op exacte lengte en lassen in het veld
Kabelkamp 20
30179 Hannover
Duitsland
info.emea@rfsworld.com
https://info.rfsworld.com/contact-us
https://www.rfsworld.com
| Artikel afbeelding | Productnummer | Nummer fabrikant | Artikel | Fabrikant | |
|---|---|---|---|---|---|
|

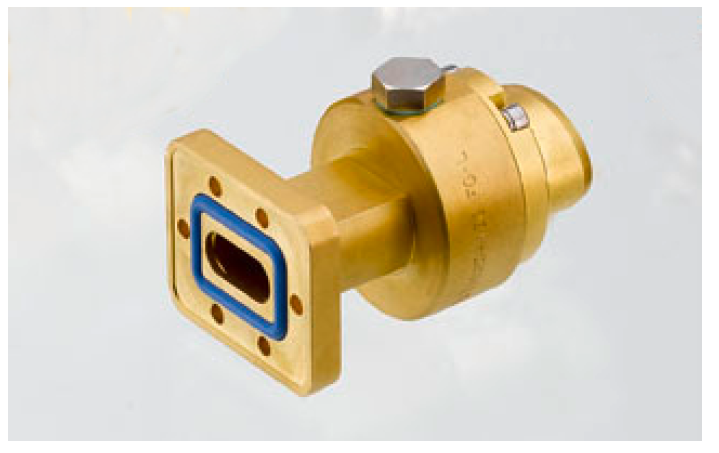

7000 00619600 | D120-130FG-L |
Verbindingsstuk
|
voor FLEXWELL® elliptische golfgeleiders E130 en EP130 IEC-PDR120 flens | Radio Frequency Systems GmbH |
|

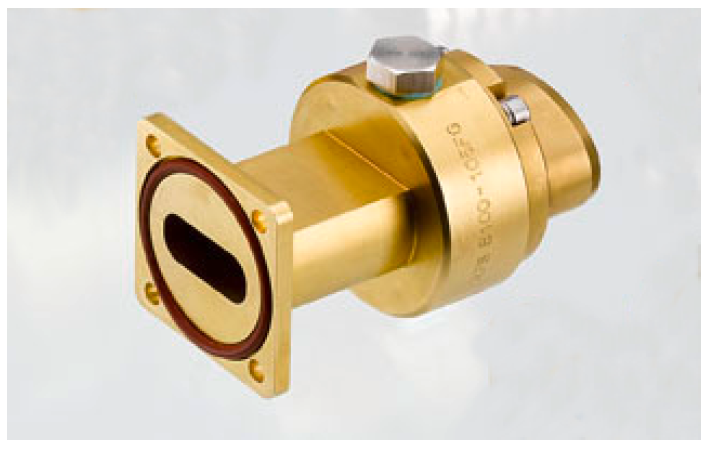

7000 00619500 | B120-130FG-U |
Verbindingsstuk
|
voor FLEXWELL® elliptische golfgeleiders E130 en EP130 IEC-PBR120 flens | Radio Frequency Systems GmbH |
| Artikel afbeelding | Productnummer | Nummer fabrikant | Artikel | Fabrikant | |
|---|---|---|---|---|---|
|
7000 00656600 | RSB-130 |
RSB clip
|
10 stuks, gemaakt van roestvrij staal voor E130 inclusief rubber inzetstuk | Radio Frequency Systems GmbH |
| Artikel afbeelding | Productnummer | Nummer fabrikant | Artikel | Fabrikant | |
|---|---|---|---|---|---|
|
7000 00663200 | TF120-BW1-120M |
TwistFlex PBR/UBR120
|
10,0-15,0 GHz, 1200 mm | Radio Frequency Systems GmbH |
|
7000 00663100 | TF120-BW1-090M |
TwistFlex PBR/UBR120
|
10,0-15,0 GHz, 900 mm | Radio Frequency Systems GmbH |
|
7000 00663000 | TF120-BW1-060M |
TwistFlex PBR/UBR120
|
10,0-15,0 GHz, 600 mm | Radio Frequency Systems GmbH |
|
7000 00662900 | TF120-BB1-120M |
TwistFlex PBR/PBR120
|
10,0-15,0 GHz, 1200 mm | Radio Frequency Systems GmbH |
|
7000 00662800 | TF120-BB1-090M |
TwistFlex PBR/PBR120
|
10,0-15,0 GHz, 900 mm | Radio Frequency Systems GmbH |
|
7000 00662700 | TF120-BB1-060M |
TwistFlex PBR/PBR120
|
10,0-15,0 GHz, 600 mm | Radio Frequency Systems GmbH |
|
7000 00750758 | TF120-DV1-120M |
TwistFlex PDR/UDR120
|
10,0-15,0 GHz, 1200 mm | Radio Frequency Systems GmbH |
|
7000 00750757 | TF120-DV1-090M |
TwistFlex PDR/UDR120
|
10,0-15,0 GHz, 900 mm | Radio Frequency Systems GmbH |
|
7000 00750756 | TF120-DV1-060M |
TwistFlex PDR/UDR120
|
10,0-15,0 GHz, 600 mm | Radio Frequency Systems GmbH |
| Artikel afbeelding | Productnummer | Nummer fabrikant | Artikel | Fabrikant | |
|---|---|---|---|---|---|
|
7000 00753087 | DC-KIT-B |
Droogmiddelpatroon
|
Kit voor E100-E220 | Radio Frequency Systems GmbH |
|

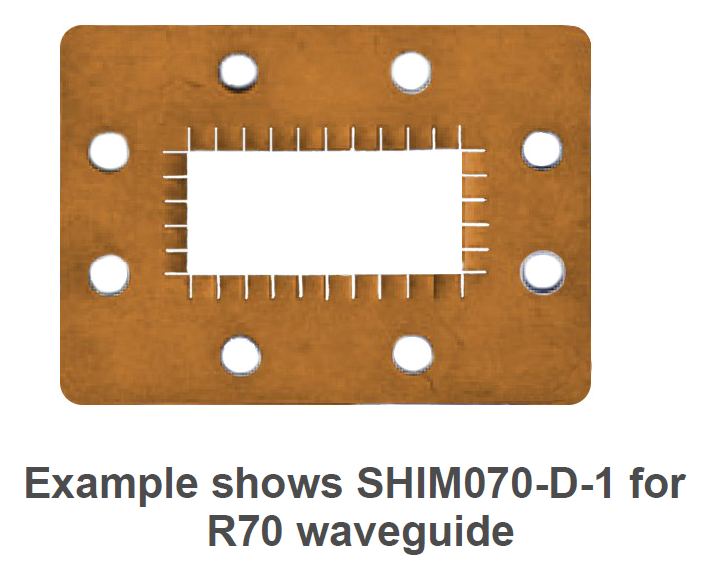

7000 00661000 | SHIM120-D-1 |
Shim UDR120
|
gemaakt van berylliumkoper | Radio Frequency Systems GmbH |
|

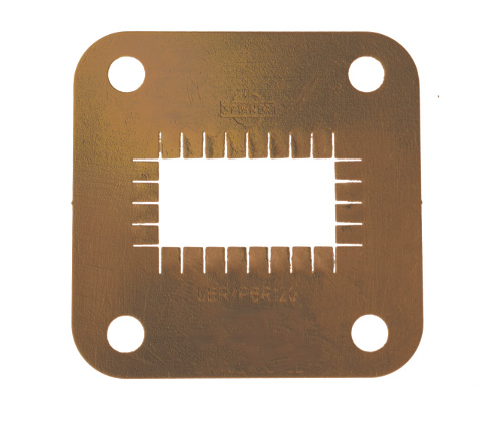

7000 00660900 | SHIM120-B-1 |
Schijf UBR120
|
gemaakt van berylliumkoper | Radio Frequency Systems GmbH |
| Artikel afbeelding | Productnummer | Nummer fabrikant | Artikel | Fabrikant | |
|---|---|---|---|---|---|
|

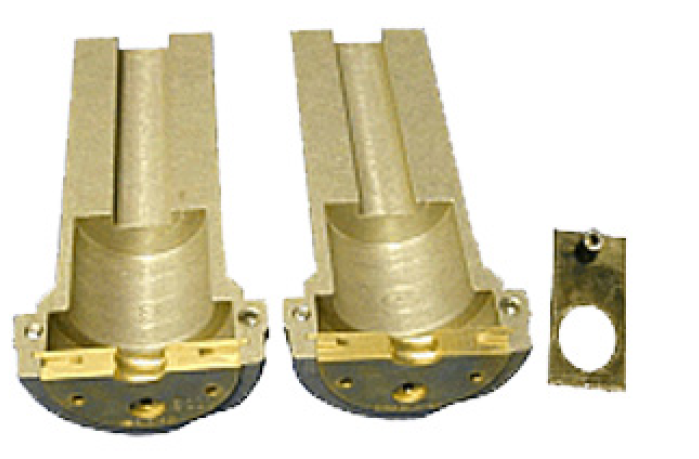

7000 00627900 | FDIE-C130 |
Bördeleinsatz
|
voor FLEXWELL® golfgeleider E130, compact gereedschap | Radio Frequency Systems GmbH |
