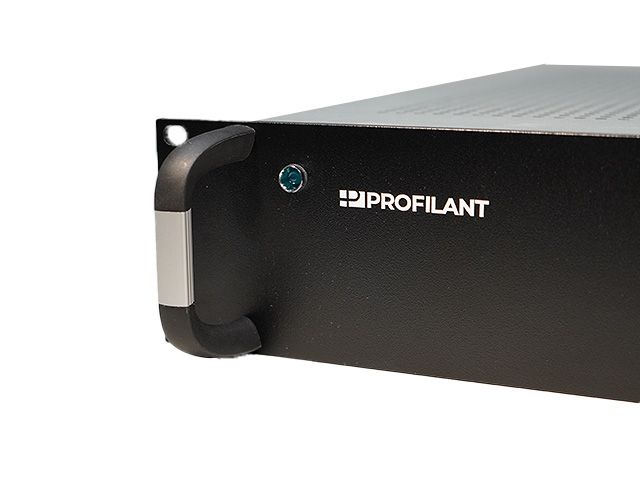

PRT 4-voudig koppelnetwerk UHF, 2U x 460 mm, 35 W, N koppeling, frequentiebereik 450-465 MHz
Compatibele artikelen bekijken
Ultracompact koppelingsnetwerk voor het koppelen van 4 draadloze repeaters.
De COMB-TX+RX-4-450465-35W koppelt 4 draadloze repeaters in de 70 cm-band aan een gemeenschappelijke antenne-uitgang.
De hoge koppelingsdemping maakt een hoge bedrijfszekerheid mogelijk als gelijktijdige, ongestoorde parallelle werking van meerdere radiosystemen absoluut noodzakelijk is.
Het gebruik van breedbandcomponenten maakt consistente elektrische eigenschappen mogelijk over een grote bandbreedte. Een frequentiewijziging binnen de bandbreedte is op elk moment mogelijk zonder bijregeling
De standaard bandpass duplexer voorkomt interferentie van grote signalen buiten de bruikbare band aan zowel de zend- als ontvangstzijde. De actieve ontvangstversterker compenseert effectief padverliezen.
Extreem compact ontwerp in een 19" rek: 2U.
De gereduceerde inbouwdiepte van 460 mm maakt installatie in 19" rekken met een geringe kastdiepte mogelijk.
KENMERKEN/VOORDELEN
| Modelnaam: | COMB-TX+RX-4-455470-35W |
| Frequentiebereik: | UB = 450-455 MHz / OB = 460-465 MHz< td> |
| Duplexafstand (Tx - Rx): | 5-15 MHz binnen de passbands |
| Frequentieafstand Tx - Tx: | min. 6,25 kHz, max. 5 MHz |
| Frequentieafstand Rx - Rx: | min. 6,25 kHz, max. 5 MHz |
| Insertieverlies Tx - antennes: | < 8,2 dB |
| Attenuation antenna - Tx: | > 70 dB (typ. > 80 dB) |
| Gain antenne - Rx: | > 1 dB |
| Blokkeerverzwakking Tx - Tx: | > 80 dB (typ > 90 dB) |
| Blokkeerverzwakking Tx - Rx: | > 75 dB |
| Blokkeerverzwakking Rx - Rx: | > 20 dB |
| max. Vermogen per zender: | 35 watt. Andere zendvermogens optioneel |
| Voedingsspanning Rx-versterker: | + 12 V DC |
| Ruisgetal Rx-versterker: | < 1,3 dB, typ. < 1 dB |
| Vermogensopname: | 75 mA |
| Voeding: | gestabiliseerde voeding, 230 V AC, 12 V DC, 1A, EU-stekker, standaard |
| Afmetingen: | 19" x 2U x 460 mm (zonder aansluitingen en handgrepen) |
| Gewicht: | 11,2 kg |
