PRT 2-voudig koppelnetwerk VHF, 2U x 360 mm, 35 W, N koppeling, frequentiebereik 146-174 MHz
Compatibele artikelen bekijken

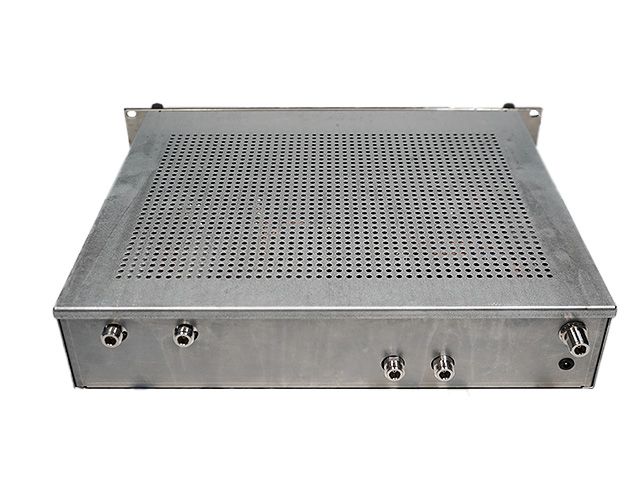

Koppelingsnetwerk COMB-TX+RX-2-146174-35W
Ultracompact koppelingsnetwerk voor het koppelen van 2 draadloze repeaters.
De COMB-TX+RX-2-146174-35W koppelt 2 draadloze repeaters in de 2 m-band aan een gemeenschappelijke antenne-uitgang.
De hoge koppelingsdemping maakt een hoge bedrijfszekerheid mogelijk als gelijktijdige, ongestoorde parallelle werking van meerdere radiosystemen absoluut noodzakelijk is.
Het gebruik van breedbandcomponenten maakt consistente elektrische karakteristieken mogelijk over een grote bandbreedte.
Het eventuele aanpassingswerk als gevolg van frequentieveranderingen wordt zo tot een minimum beperkt.
Het ontvangstpad is uitgerust met een bandpass filter om interferentie van grote signalen buiten de bruikbare band te voorkomen.
De actieve ontvangstversterker compenseert effectief voor padverliezen.

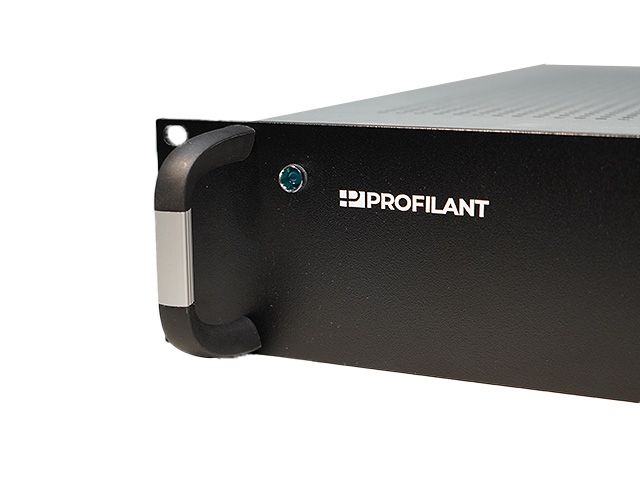

Extreem compact ontwerp in een 19" rack: 2U. De gereduceerde inbouwdiepte van 360 mm maakt installatie in 19" racks met een geringe kastdiepte mogelijk.
KENMERKEN/VOORDELEN
| Modelaanduiding: | COMB-TX+RX-2-146174-35W |
| Frequentiebereik: | 146 - 174 MHz |
| Duplexafstand (Tx - Rx): | 4-6 MHz standaard. Andere duplexafstanden optioneel |
| Frequentieafstand Tx - Tx: | min. 6,25 kHz, max. 1,5 MHz standaard. Andere duplexafstanden optioneel |
| Frequentieafstand Rx - Rx: | min. 6,25 kHz, max. 1,5 MHz standaard. Andere duplexafstanden optioneel |
| Insertieverlies Tx - antennes: | < 5,3 dB |
| Attenuation antenne - Tx: | > 40 dB |
| Gain antenne - Rx: | > 1 dB |
| Blokkeerverzwakking Tx - Tx: | >70 dB (typ >80dB) |
| Blokkeerverzwakking Tx - Rx: | >> 80 dB (afhankelijk van Tx - Rx frequentieafstand) |
| Blokkeerverzwakking Rx - Rx: | > 20 dB |
| max. Vermogen per zender: | 35 watt. Andere zendvermogens optioneel |
| Voedingsspanning Rx-versterker: | + 12 V DC |
| Ruisgetal Rx-versterker: | < 1,3 dB, typ. < 1 dB |
| Vermogensopname: | 75 mA |
| Voeding: | gestabiliseerde voeding, 230 V AC, 12 V DC, 1A, EU-stekker, standaard |
| Afmetingen: | 19" x 2U x 360 mm (zonder aansluitingen en handgrepen) |
| Gewicht: | 9,3 kg |
