PBE Optical Master Unit OMU MK II, incl. 1x opto-module voor max. 6 modules RX/TX gescheiden, voeding 230 VAC, Cobra-R02, LTE-modem
Bekijk accessoires
OMU II
Optical Master Unit
KENMERKEN/VOORDELEN
De Optical Master Unit (OMU) wordt gebruikt om glasvezel gevoede RF-versterkers te voeden. De OMU zet de RF-signalen om in optische signalen. In de meeste gevallen wordt de OMU aangesloten op een basisstation of een repeater. Een deel van het RF-signaal wordt via een coupler ontkoppeld en naar de OMU geleid. In grotere systemen met meerdere services, operators of sectoren kan een passief koppelingssysteem (POI) worden geplaatst om een flexibele verdeling van de ingangssignalen naar de uitgangssectoren mogelijk te maken.
In de downlink-signaalrichting (van het basisstation naar de mobiele telefoon) wordt het signaal van het BTS naar de OMU geleid. De OMU zet het RF-signaal om in optische signalen en verzendt deze via de optische vezel naar de aangesloten repeaters. In de uplink-richting (van de mobiele telefoon naar het basisstation) ontvangt de OMU de signalen van de repeaters via de optische vezel, zet deze om in RF-signalen en stuurt ze door naar het basisstation.
SYSTEEMARCHITECTUUR

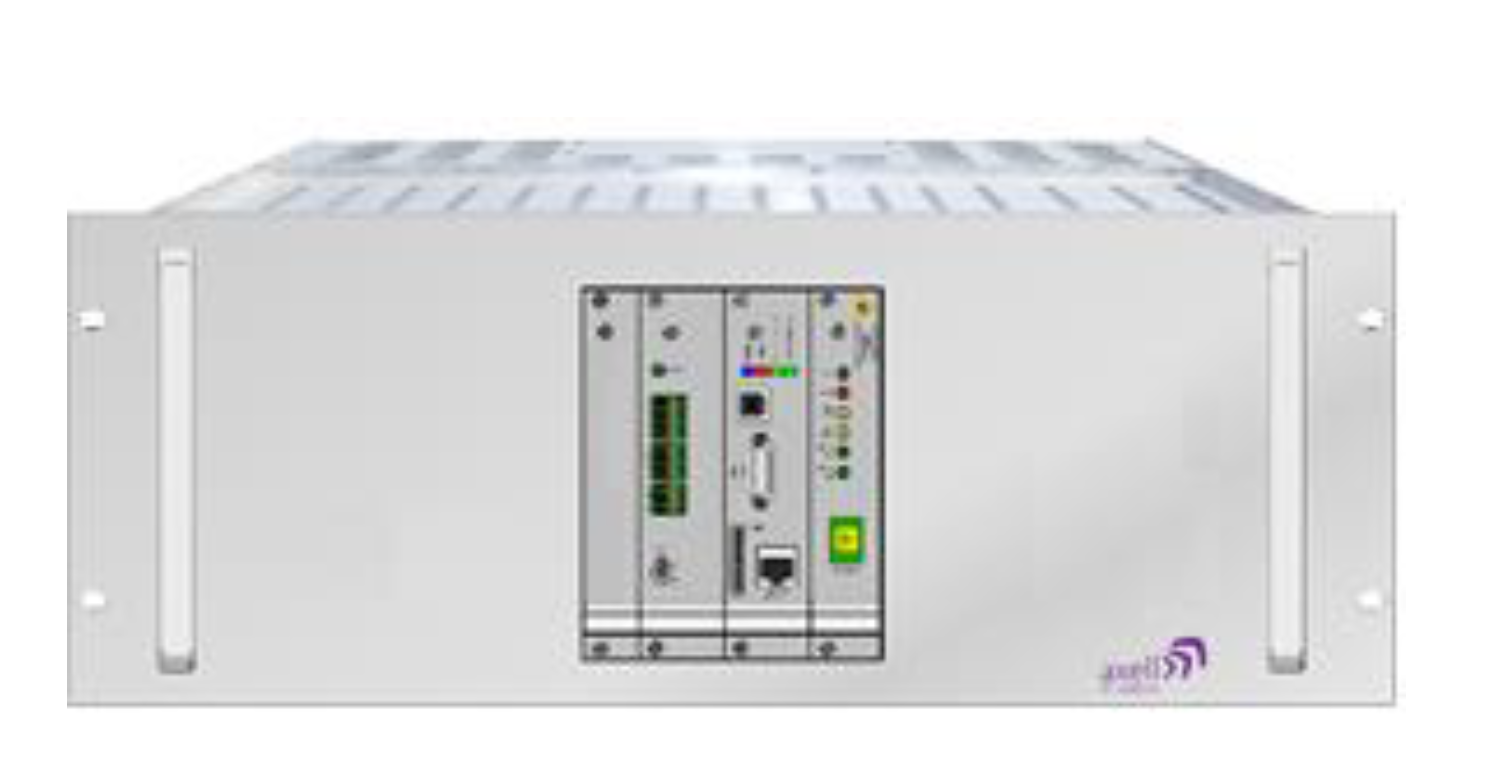

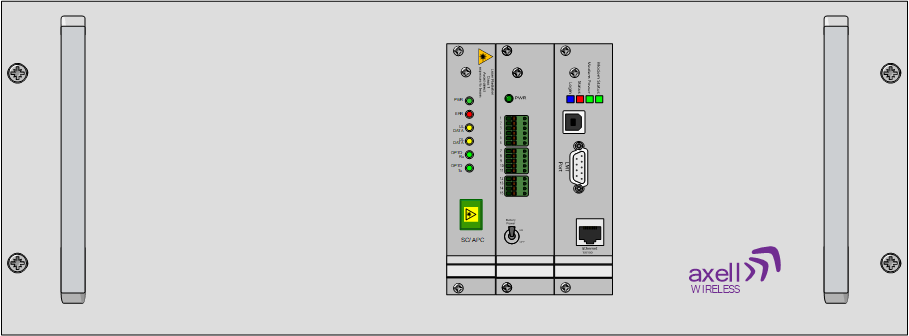

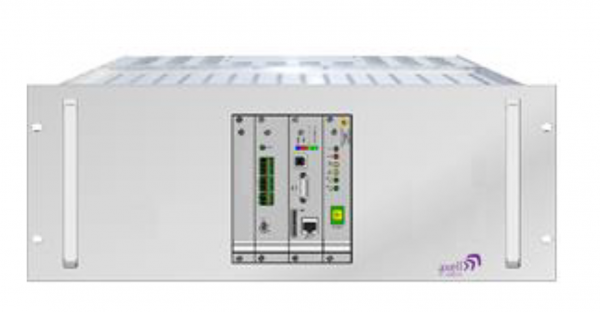

De optische hoofdunit (OMU) bestaat uit afzonderlijke modulaire subracks.

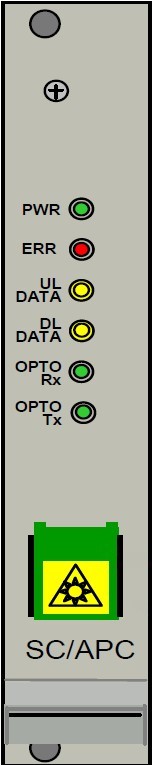

Elk subrack van een OMU heeft 12 slots en kan worden uitgerust met maximaal 8 optische modules, de Rack Communication Board (RCB), een optionele modemkaart en maximaal 2 voedingseenheden.
AUTOMATISCHE LEVELING
Het glasvezelsysteem wordt gekenmerkt door de focus op gebruiksvriendelijkheid, eenvoudige installatie en inbedrijfstelling. Een geautomatiseerd proces zorgt ervoor dat de optische linkcompensatie automatisch wordt uitgevoerd. Dit vereenvoudigt de inbedrijfstelling en minimaliseert de servicetijden.
REMOTE MONITORING
Met een modem is het mogelijk om te communiceren met een OMU en de meegeleverde glasvezelrepeaters. De volgende modemsoorten en communicatie-interfaces zijn beschikbaar: GSM-modem en TCP/IP (Ethernet). Deze bevinden zich in de OMU. Het systeem kan worden bestuurd en bewaakt met de Axell Wireless Element Manager (AEM) software. Alle communicatie (RF-signalen en monitoring-/besturingssignalen) tussen de optische masterunit (OMU) en de meegeleverde glasvezel gevoede repeaters verloopt via dezelfde glasvezel. Dit resulteert in een zeer betrouwbare bewaking van de communicatieverbinding.

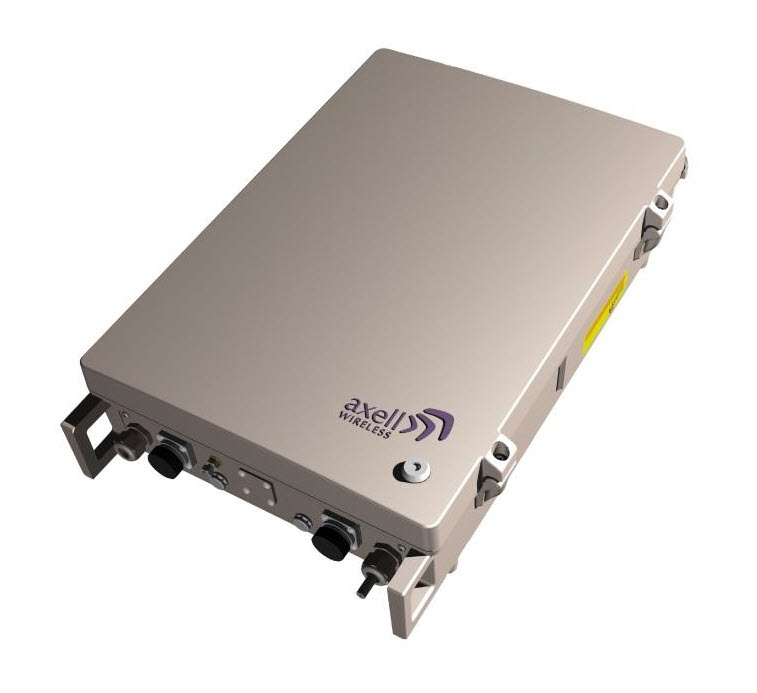

De OMU II ondersteunt de volgende standaarden en frequentiebanden: VHF, UHF, TETRA, TETRAPOL, GSM-R, UMTS, GSM, LTE in alle gangbare banden en wordt altijd gebruikt in combinatie met een of meer BSF- of MBF-repeaters.
Unit 5 Cordwallis Business Park
SL6 7BU Maidenhead
Vereinigtes Königreich
https://pbeaxell.com/contact/
http://www.pbegrp.com
Contact in de EU
pei tel Communications GmbH
Rheinstraße 15A
14513 Teltow
Duitsland
hello@peitel.com
| Artikel afbeelding | Artikelnummer | Nummer fabrikant | Beschrijving | Fabrikant |
|---|---|---|---|---|
|
7000 00542700 | 200000569 |
PRO MPX 70/6H-9/13 N, 6-krings miniduplexer, afstembereik 450-451 MHz/460-461 MHz, duplexafstand 9-13 MHz, frequenties opgeven
|
PROCOM Deutschland GmbH |
| Artikel afbeelding | Artikelnummer | Nummer fabrikant | Beschrijving | Fabrikant |
|---|---|---|---|---|
|
7000 00753959 | PT_SmartMonitoring |
PEI PTSmartMonitoring Op afstand monitoren via LTE-router met VPN voor objectradiosystemen, repeaters enz.
|
pei tel Communications GmbH |
| Artikel afbeelding | Artikelnummer | Nummer fabrikant | Beschrijving | Fabrikant |
|---|---|---|---|---|
|
7000 00753976 | 60-307502 |

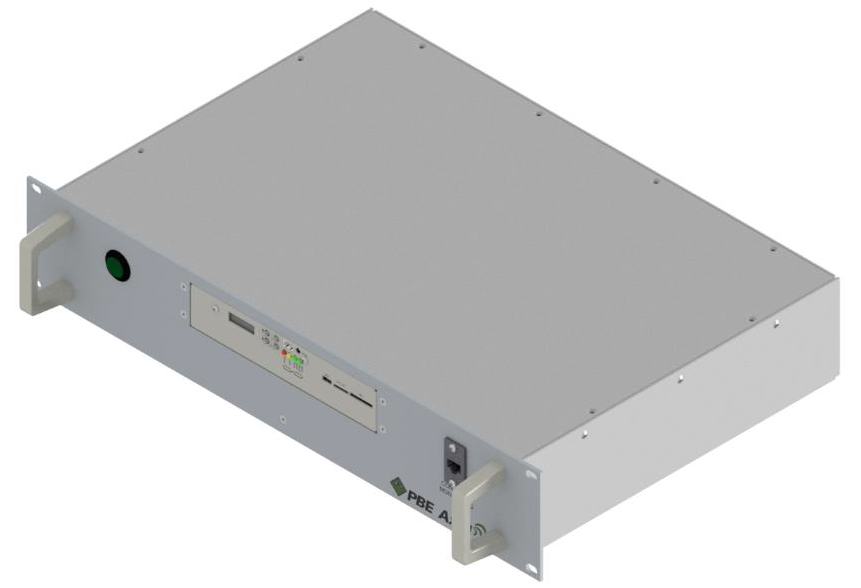

PBE OMU squelch interface in 2U 19'' behuizing, 380-386.5 MHz/390-396.5 MHz, voeding 48VDC
|
